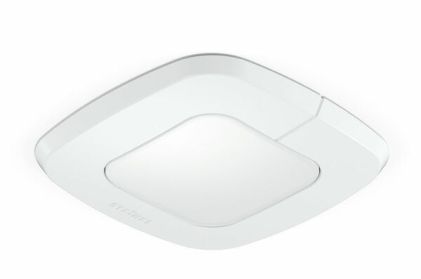

2604248 IR Quattro SLIM XS DALI2 IPD UP valk. PIR-läsnäolotunnistin katto, sis. pyöreän kehyksen
Sähkönumero:
2604248
LVI-Numero:
-
Tuotekoodi:
057510
Tuotenumero:
6014009
Tuote ei ole tilattavissa verkkokaupasta
Tekniset tiedot
| Toimintakulma [°] | 360 |
|---|---|
| Tunnistusetäisyys [m] | maks. 4x4 |
| Paino (kg) | 0.043 |
| Tilavuus | 0.32 |
| Kytkentäajan asetus [min] | 30 s. - 30 min. |
| Hämäryystason asetus [lx] | 10-1000 |
| Avauskulma [°] | 71 |
| Käyttölämpötila-alue [°C] | 0 ... + 40 |
| Mitat (pxlxk) [mm] | 50 x 80 x 80 |
| Runko | muovi |
| Verkkoliitäntä | 16 V |
| Asennustapa | Uppoasennus, Kattoasennus |
| Käyttökohde | Sisätilat |
| Kotelointiluokka (IP) | IP20 |
| Väri | Valkoinen |
| Pituus (Syvyys) (mm) | 50 |
| Leveys (mm) | 80 |
| Korkeus (mm) | 80 |
Tuotekuvaus
360° infrapunaläsnäolotunnistin. Neliönmuotoinen läsnäolotunnistusalue 16 m², kattoasennus. Linssiosan näkyvän osan matala rakenne 6 mm, asennettavissa uppoasennusrasioihin. Saatavana COM1, DALI2 IPD ja KNX.
DALI-2
Etim
| Malli / Tyyppi | läsnäolotunnistin |
|---|---|
| Anturin tyyppi | passiivinen infrapuna |
| DALI-liitännällä | Kyllä |
| Vakiovalosäätö | Kyllä |
| HVAC-ohjaus | Ei |
| Pakotettu päällekykentä | Ei |
| Pakotettu poiskytkentä | Ei |
| Eläintunnistus | Ei |
| Aliryömintäsuojaus | Kyllä |
| Ketjutettava | Kyllä |
| Optimaalinen asennuskorkeus | 2.8 |
| Porraskäytävän valvonta | Ei |
| Vaiheenvalintakytkin | Ei |
| Tunnistusalueen maksimileveys | 2 |
| Maksimi läsnäoloalue | 4 |
| Tunnistusalueen maksimipituus | 2 |
| Havainnointialueen halkaisija | 4 |
| Soveltuu langattomaksi lähettimeksi | Ei |
| Kaukokäyttö | Kyllä |
| Kauko-ohjaus | Ei |
| Vastearvon herkkyyden säätö | Ei |
| Valoisuuden raja-arvo säädettävissä | Kyllä |
| Merkintantoyksiköllä | Kyllä |
| Opetustoiminto valoisuuden raja-arvolle | Kyllä |
| Kattoasennus | Kyllä |
| Seinäasennus | Ei |
| Himmennystoiminto valonsäädinrungolla | Ei |
| Asennustapa | muu |
| Kytkentätapa | muu |
| Materiaali | muovi |
| Materiaalin laatu | kestomuovi |
| Halogeeniton | Kyllä |
| Pinnan suojaus | muu |
| Antibakteerinen käsittely | Ei |
| Väri | valkoinen |
| RAL-numero (vastaava) | 9010 |
| Läpinäkyvä | Ei |
| Kotelointiluokka (IP) | IP20 |
| Jännitetyyppi | DC |
| Nimellisjännite | 16 |
| Vähimmäispäälläoloaika | 30 |
| Enimmäistyösykli | 30 |
| Vaakasuuntainen havainnointikulma | 360 |
| Vaakasuuntainen havainnointikulma | 360 |
| Valaistustason raja-arvo | 10 |
| Valaistustason raja-arvo | 1000 |
| Soveltuu C-kuormalle | Ei |
| Lämpötila | 40 |
| Tunnistussektoreiden määrä | 408 |
| Ohjausvirta | 4 |
| Ala-aseman sisääntulo | Kyllä |
| Hälytystoiminto | Ei |
| Leveys | 80 |
| Korkeus | 50 |
| Syvyys | 50 |
| Upotuspituus | 43 |
| Minimisyvyys (sisäänrakennettu laitekotelo) | 66 |
Pakkaustiedot
| Pakkauskoko 1 korkeus (mm) | 130 |
|---|---|
| Pakkauskoko 1 leveys (mm) | 90 |
| Pakkauskoko 1 pituus (syvyys) (mm) | 90 |
| Pakkauskoko 1 paino (kg) | 0.133 |
| Pakkauskoko 1 [kpl, m] | 1 |
| Pakkauskoko 2 (määrä) | 24 |
| Pakkauskoko 1 tilavuus | 1.053 |
