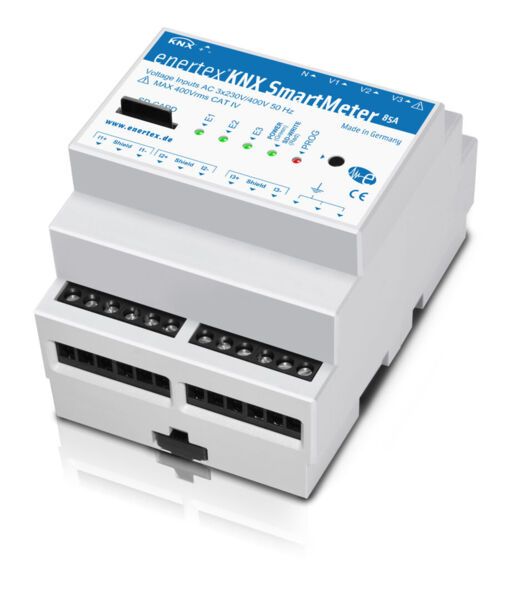

1149-85 Verkkoanalysaattori, Virtamuutajilla, DIN-kiskoon

Sähkönumero:
-
Tuotekoodi:
1149-85
Tuotenumero:
6011532
Tekniset tiedot
Tuotekoodi 1149-85
Malli Enertex® KNX SmartMeter 85A
Väri Valkoinen
Toiminnot 3-vaiheinen kaksisuuntainen laskuri pätö- ja loistehon mittaamiseen, Tarkkuusluokan 1 energiamittari (1 % aktiiviselle ja reaktiiviselle energialle), Häviötön virranmittaus mukana toimitetuilla kalibroiduilla ulkoisilla virta-antureilla, Virta-anturit mittausalueelle 2 mA - 85 A vaihetta kohti ja teho 0,5–58 kW, Pätö- ja loisteho, pätö- ja reaktiivinen energia, jännite, virta, tehokerroin, epätasapainoinen kuormitus, nollajärjestelmän virta, THD, yliaallot, Kaikkien laskurin lukemien ja mitattujen arvojen ulostulo KNX-väylällä ryhmäobjektien kautta, Kaikkien mitattujen arvojen tallentaminen microSD-kortille tavallisessa csv-muodossa aikaleimalla, Erityiset energiamittarit aurinkokeräinten valvontaan (tasapaino-, tuotanto- ja kulutusmittari), Kunnonvalvontatoiminto: Ylikuormituksen, sähkökatkoksen, jännitevääristymän, virtavääristymän, epätasapainoisen kuormituksen, nollajärjestelmän virran merkkivalo
Asennus DIN-kiskoasenteinen
Mittaustiheys Virta: 2mA-85A vaihetta kohti. Teho: 0.5W-19,550W tai 58,650W (kolmivaiheinen)
Indikointivalot LED-valot energian mittaamiseen 1–3, teho-/SD-kirjoitus- ja ohjelmointitilaan
Kytkimet ja katkaisijat Ohjelmointi-painike
Syöttö KNX-väylä 27V – 30V
Viestintä Kunnonvalvonta: Raja-arvojen ylittyminen, tapahtumat, kuten jänniteviat, suurjännitehuiput, korkea verkkovääristymä, korkea reaktiivinen energiankulutus, kolmen vaiheen erittäin epätasainen kuormitus (vinokuorma) tai korkea nollajohtimen kuormitus voidaan ilmoittaa KNX-sähkeen kautta.
Paino (kg) 0.3
Tuotekuvaus

KNX SmartMeter 85A (DIN-kiskoon) on kaksisuuntainen mittari aktiivisen ja loistehon tai tehon mittaamiseen sekä sähkön laadun analysointiin. Mittaus suoritetaan joko kolmivaiheisessa järjestelmässä tai kolmessa riippumattomassa yksivaiheisessa järjestelmässä, joiden tarkkuusluokka on 1 (1 %). Koska se toimitetaan yksinomaan KNX-väylän kautta, laite voi mitata virtoja ja jännitteitä, vaikka jännitteen mittaustuloissa ei olisi 230 V:n verkkojännitettä tai jos jännite olisi poiskytkettynä. Kaikki mittarin arvot ja mitatut muuttujat tallennetaan myös tekstimuodossa (tavallinen csv-muoto) aikaleimalla SD-kortille jatkokäsittelyä varten. Mitatut tiedot tallennetaan SD-kortille joka minuutti. Suorituskykyyn perustuvan kuormituksen hallintaan erikoistuneiden toimintojen lisäksi decice optimoi oman energiantarpeensa aurinkosähköjärjestelmillä ja tekee laskelmia käyttäjä- tai syöttötariffista tariffien vaihtamisella. Kuormitushuippujen välttämiseksi järjestelmä tarjoaa myös erilaisia seurantatoimintoja. Se käyttää erittäin tarkkoja virta-antureita (Rogowski-keloja), jotka kalibroidaan laitteeseen tehtaalla. Yliaaltojen mittaus virta ja jännitte 50:een harmoniseen asti tehonlaadun arvioimiseksi. Testattu turvallisuuden varmistamiseksi standardin DIN EN mukaisesti 61010-1,

Testattu EMC-vaatimustenmukaisuuden varmistamiseksi DIN EN 50491-5, Täyttää housholds-vaatimukset asetuksen (EY) N:o DIN EN 50491-5-2 ja teolliseen

DIN EN 50491-5-3.

Virta-anturit mittausalueelle 2 mA - 85 A vaihetta kohti ja teho 0,5 W - 19 550 W tai 58 650 W (kolmivaiheinen).

Tarkkuusluokan 1 energiamittarit (1 % aktiiviselle ja reaktiiviselle energialle)

Erittäin matalien virtausten tarkat mittaukset 0,002 %:iin nimellisvirrasta ( 2 mA)

Matalahäviövirta mittaus (< 2 mW:n hävikki)

Kaikki mitatut arvot (virta, jännite, pätöteho, loisteho, pätöenergia, loisteho, tehokerroin, THD-U, THD-I, verkon yliaallot, epätasapainoinen kuormitus, nollavirta, verkkotaajuus) näkyvät KNX-väylässä

Erityiset energiamittarit aurinkosähköjärjestelmien seurantaan (tasapaino-, tuotanto- ja kulutusmittarit)

Aikatarkka analyysi verkkoon liittyvistä vioista, vioista ja sähkölaitteiden vaurioista

KNX SmartMeter 85A (DIN-kiskoon) on kaksisuuntainen mittari aktiivisen ja loistehon tai tehon mittaamiseen sekä sähkön laadun analysointiin.

Pakkaustiedot
Pakkauskoko 1 paino (kg) 0.4
