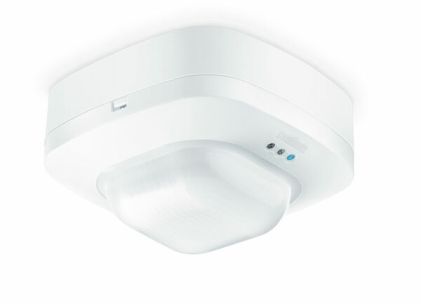

2604021 IR Quattro HD COM1 AP valk. PIR-läsnäolotunnistin katto, as.kork. 10m
Sähkönumero:
2604021
LVI-Numero:
-
Tuotekoodi:
592400
Tuotenumero:
6005214
Tuote ei ole tilattavissa verkkokaupasta
Tekniset tiedot
| Kytkentäteho (res.) [W] | 2000 |
|---|---|
| Toimintakulma [°] | 360 |
| Tunnistusetäisyys [m] | läsnäolo maks. 8x8, tangentiaalinen maks. 20x20 |
| Paino (kg) | 0.242 |
| Tilavuus | 0.936 |
| Kytkentäajan asetus [min] | 30 s. - 30 min. |
| Hämäryystason asetus [lx] | 10-1000 |
| Avauskulma [°] | 160 |
| Käyttölämpötila-alue [°C] | - 25 ... + 55 |
| Mitat (pxlxk) [mm] | 65 x 120 x 120 |
| Ominaisuus | Maks. asennuskorkeus 10 m |
| Runko | muovi |
| Taajuus [Hz] | 50-60 |
| Toimintaetäisyyden säätö | Portaaton neljään suuntaan |
| Tunnistusalueen rajaus | Portaaton neljään suuntaan |
| Verkkoliitäntä | 230 V |
| Asennustapa | Pinta-asennus, Kattoasennus |
| Käyttökohde | Sisätilat |
| Kotelointiluokka (IP) | IP20 |
| Väri | Valkoinen |
| Pituus (Syvyys) (mm) | 65 |
| Leveys (mm) | 120 |
| Korkeus (mm) | 120 |
Tuotekuvaus
360° infrapunaläsnäolotunnistin. Neliönmuotoinen tunnistusalue mekaanisesti skaalattavissa. Neliönmuotoinen läsnäolotunnistusalue 64 m² kun asennuskorkeus on enintään 3,5 m. Toimii liiketunnistimena asennuskorkeuden ollessa enintään 10 m. Saatavana COM1, COM2, DALI2 APC, DALI2 IPD ja KNX.
Etim
| Malli / Tyyppi | läsnäolotunnistin |
|---|---|
| Anturin tyyppi | passiivinen infrapuna |
| DALI-liitännällä | Ei |
| Vakiovalosäätö | Ei |
| HVAC-ohjaus | Ei |
| Pakotettu päällekykentä | Kyllä |
| Pakotettu poiskytkentä | Kyllä |
| Eläintunnistus | Ei |
| Aliryömintäsuojaus | Kyllä |
| Ketjutettava | Kyllä |
| Optimaalinen asennuskorkeus | 2.8 |
| Porraskäytävän valvonta | Kyllä |
| Vaiheenvalintakytkin | Kyllä |
| Tunnistusalueen maksimileveys | 10 |
| Maksimi läsnäoloalue | 8 |
| Tunnistusalueen maksimipituus | 10 |
| Havainnointialueen halkaisija | 8 |
| Soveltuu langattomaksi lähettimeksi | Ei |
| Kaukokäyttö | Kyllä |
| Kauko-ohjaus | Ei |
| Vastearvon herkkyyden säätö | Ei |
| Valoisuuden raja-arvo säädettävissä | Kyllä |
| Merkintantoyksiköllä | Kyllä |
| Opetustoiminto valoisuuden raja-arvolle | Kyllä |
| Kattoasennus | Kyllä |
| Seinäasennus | Ei |
| Himmennystoiminto valonsäädinrungolla | Ei |
| Asennustapa | pinta-asennus |
| Kytkentätapa | muu |
| Materiaali | muovi |
| Materiaalin laatu | kestomuovi |
| Halogeeniton | Kyllä |
| Pinnan suojaus | muu |
| Antibakteerinen käsittely | Ei |
| Väri | valkoinen |
| RAL-numero (vastaava) | 9010 |
| Läpinäkyvä | Ei |
| Kotelointiluokka (IP) | IP20 |
| Jännitetyyppi | AC |
| Taajuus | 50 |
| Taajuus | 60 |
| Nimellisjännite | 230 |
| Vähimmäispäälläoloaika | 30 |
| Enimmäistyösykli | 30 |
| Vaakasuuntainen havainnointikulma | 360 |
| Vaakasuuntainen havainnointikulma | 360 |
| Valaistustason raja-arvo | 10 |
| Valaistustason raja-arvo | 1000 |
| Enimmäiskytkentäteho | 2000 |
| Soveltuu C-kuormalle | Kyllä |
| Lämpötila | -25 |
| Lämpötila | 55 |
| Tunnistussektoreiden määrä | 4800 |
| Enimmäislähtövirta | 800 |
| Vähimmäiskäynnistysvirta | 0.1 |
| Ala-aseman sisääntulo | Kyllä |
| Hälytystoiminto | Ei |
| Leveys | 120 |
| Korkeus | 65 |
| Syvyys | 65 |
| Upotuspituus | 25 |
Pakkaustiedot
| Pakkauskoko 1 korkeus (mm) | 100 |
|---|---|
| Pakkauskoko 1 leveys (mm) | 160 |
| Pakkauskoko 1 pituus (syvyys) (mm) | 142 |
| Pakkauskoko 1 paino (kg) | 0.35 |
| Pakkauskoko 1 [kpl, m] | 1 |
| Pakkauskoko 2 (määrä) | 12 |
| Lavakorkeus | 0.6 |
| Pakkauskoko 1 tilavuus | 2.272 |
