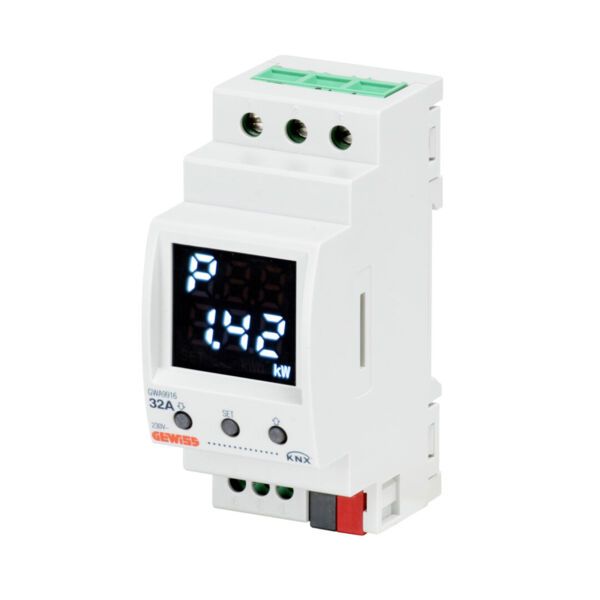

Kuormanhallintarele KNX

Sähkönumero:
-
Tuotekoodi:
GWA9916
Tuotenumero:
5300498

Tuote ei ole tilattavissa verkkokaupasta

Tekniset tiedot
Tuotekoodi GWA9916
Malli KNX/Easy Load Management Relay P-Comfort
Virta 32A
DIN moduulien määrä 2
Toiminnot Sähkön mittaus 1. Hetkellinen pätöteho; "P-" ilmoitetaan, jos teho tuotetaan 2. Kulutettu aktiivinen energia; enintään 5 lukua (99999 kWh, 2 yli ja 3 alla) 3. Tuotettu aktiivinen energia; enintään 5 lukua (99999 kWh, 2 yli ja 3 alla) 4. Etäkuormien tila: "OFF"; "ON", jos kuorma saa virtansa, mutta ilman tehonmittausta, teho kW:na, jos se toimii ja mitataan 5. Kuten 4 kohdassa (huomautus: L0 = kuorma 10) 6. Paikallisen kuormituksen tila: "ON", jos NO-kosketinta ei ole suljettu / NC auki; päinvastoin "OFF" 7. Tehokynnyksen tila: "OFF"; "ON" seurantatoiminnon aktivoinnin tilan perusteella 8. Kuten 7 kohdassa Laite näyttää absorboidun virtasivun (1) 60 sekuntia painikenäppäimen viimeisen painalluksen jälkeen. Laite voi lähettää mitatut arvot KNX-väylän kautta. Sähköverkon parametrien visualisointi Vain tiedoksi on saatavilla tietoa sähköverkon parametreista. Voit tarkastella näitä tietoja siirtymällä hetkelliselle virtasivulle (10) ja painamalla tai -näppäintä vähintään viiden sekunnin ajan, kunnes ensimmäinen parametri (28) tulee näkyviin. Käytettävissä olevat parametrit ovat: 28. Virta [A] 29. Jännite [V] 30. Tehokerroin 31. Taajuus [Hz] Ohjausyksikön ja kuormituksen irrottaminen Kuormituksen säätötoiminto hallitsee enintään 10 KNX-laitteen (10 kanavaa) ja paikallisen releen aktivointia/deaktivointia, jos käytettävissä oleva teho ylittyy. Tehon raja-arvon ja suhteellisen hystereesin arvioinnin perusteella laite luo kuormien asteittaisen irrottamisen, kunnes asetettu kynnysarvo saavutetaan. Voit halutessasi asettaa kuormituksen säätötoiminnon käyttöparametrit. Jokainen etäkuormitus voidaan tilapäisesti sulkea pois ohjausalgoritmista tai sisällyttää siihen. Paikallisen releenhallinnan ja latausparametrien määritykset. Paikallisessa releessä on mahdollista määrittää viiveen aktivointi / deaktivointi, portaiden nostovalo, vilkkuminen, skenaariot, logiikka, turvallisuus, pakottaminen, lohko- ja laskuritoiminnot. Paikallisen releen hallitsema kuormitus voidaan myös tilapäisesti sulkea pois ohjausalgoritmista tai sisällyttää siihen. Tehon raja-arvot On mahdollista asettaa enintään viisi seurattavaa absorptioraja-arvoa; on mahdollista lähettää signaaleja, kun nämä kynnysarvot ylittyvät tai eivät, ja laskea, kuinka kauan mitattu teho ylittää kynnysarvon tai kuinka monta kertaa se ylitti rajan. Kynnysvalvonta on mahdollista aktivoida tai deaktivoida painamalla.
Releen ohjauskontakti Vaihtokosketin(potenttiaali vapaa)
Asennus DIN-kiskoasenteinen
Kytkimet ja katkaisijat Painikkeet näytön ohjaamiseksi
Näyttö Näytöllinen
Syöttö Syöttö: 230 Vac- 50 Hz
Tuotekuvaus

Kuormanhallintarele KNX P-COMFORT - IP20 - DIN-kiskoasenteinen. Kuormituksen hallinta laitteen sisällä olevaan releeseen kytkettyjen tai KNX-toimilaitteisiin liitettyjen sähkölaitteiden aktivoinnin/deaktivoinnin ohjaamiseksi, pääjohdon virtalähteen irrottamisen estämiseksi ja käyttökatkosten välttämiseksi. Laite tukee KNX Securea. Määritetään ETS-ohjelmistolla. Mahdollistaa aktiivisen energian (viety ja tuotu), hetkellisen aktiivisen pätö- ja loistehon (viety ja tuotu), jännitteen, virran, tehokertoimen ja taajuuden mittaamisen, visualisoinnin näytöllä ja lähettämisen KNX-väylällä. Varustettu kytkentäliittimellä väylän GWA9801 liittämistä varten.

IP20

Virta: 32A

Syöttö: 230 V ac- 50 Hz

2 DIN Moduulia

Vaihtokosketin(potenttiaali vapaa)

Asennus: 16 A AC1 250 V
