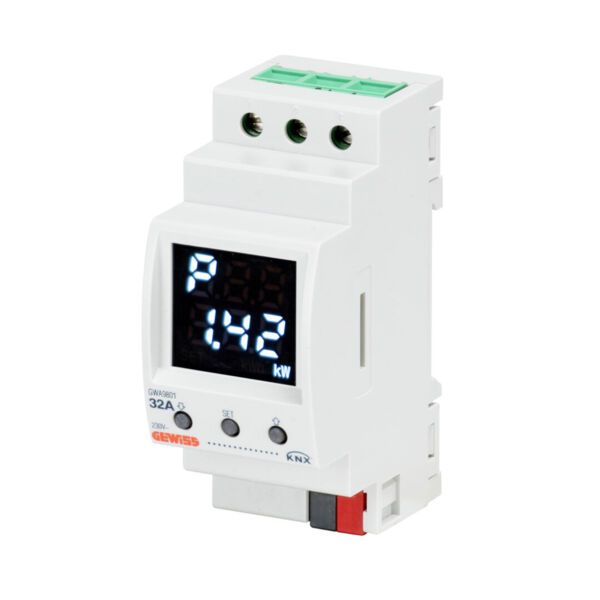

Yksivaihe energiamittari 32A
Tuote ei ole tilattavissa verkkokaupasta
| Tuotekoodi | GWA9801 |
|---|---|
| Malli | KNX Single Phase Energy Meter Direct 32A |
| Virta | 32A |
| DIN moduulien määrä | 2 |
| Toiminnot | Laitteelle on määritettävä ETS-ohjelmistolla. Laite tukee KNX Data Secure -protokollaa, ja se voidaan ohjelmoida kommunikoimaan turvallisesti väylällä.Laite suorittaa seuraavat toiminnot: Sähkönmittaus Normaalikäytössä näytössä voi näkyä: 1. Hetkellinen pätöteho; "P-" ilmoitetaan, jos teho tuotetaan 2. Kulutettu aktiivinen energia; enintään 5 lukua (99999 kWh, 2 yli ja 3 alla) 3. Tuotettu aktiivinen energia; enintään 5 lukua (99999 kWh, 2 yli ja 3 alla) 4. Tehokynnyksen tila: "OFF"; "ON" seurantatoiminnon aktivoinnin tilan perusteella 5. Edellisen kohdan mukaisesti Laite näyttää absorboidun virtasivun (1) 60 sekuntia painikenäppäimen viimeisen painalluksen jälkeen. Laite voi lähettää mitatut arvot KNX-väylän kautta. Sähköverkon parametrien visualisointi Käytettävissä olevat parametrit ovat: 11. Virta [A] 12. Jännite [V] 13. Tehokerroin 14. Taajuus [Hz] Energialaskurin nollaus Energialaskurit (tuotettu ja kulutettu energia) voidaan nollata. Tehon raja-arvot On mahdollista asettaa enintään 20 seurattavaa absorptioraja-arvoa; on mahdollista lähettää signaaleja, kun nämä kynnysarvot ylittyvät tai eivät, ja laskea, kuinka kauan mitattu teho ylittää kynnysarvon tai kuinka monta kertaa se ylitti rajan. Kynnysvalvonta on mahdollista aktivoida tai deaktivoida painamalla myöhemmin SET-painikenäppäintä. |
| Asennus | DIN-kiskoasenteinen |
| Kytkimet ja katkaisijat | Painikkeet näytön ohjaamiseksi |
| Näyttö | Näytöllinen |
| Syöttö | Syöttö: 230 Vac- 50 Hz |
Yksivaiheinen 32A energiamittari suoralla liitännällä KNX-väylään - IP20 - DIN-kiskoasenteinen . Laite toimii yksivaiheisena tehomittarina KNX-väylässä. Siinä on sisäänrakennettu mittari seuraavien sähköarvojen mittaamiseen ja lähettämiseen KNX-väylään: aktiivinen energia kulutettu ja tuotettu, aktiivinen/reaktiivinen/näennäinen teho, RMS-jännite, RMS-virta, tehotaajuus ja kerroin. Jotkin näistä arvoista näkyvät myös suoraan näytössä. Voidaan asettaa ja seurata enintään 20 absorptioraja-arvoa; hetkellisen tehon seurannalla (tehon raja-arvojen perusteella), signaaleja voidaan lähettää, kun raja-arvot ylittyvät ja voidaan tehdä ajalta, jolloin mitattu teho pysyy kynnysarvon yläpuolella tai kuinka usein se ylittää raja-arvon. Laite voidaan määrittää vain "järjestelmätilassa" ETS-ohjelmiston kautta.
IP20
Virta: 32A
Syöttö: 231 V ac- 50 Hz
2 DIN Moduulia
Energiamittari KNX-väylään
