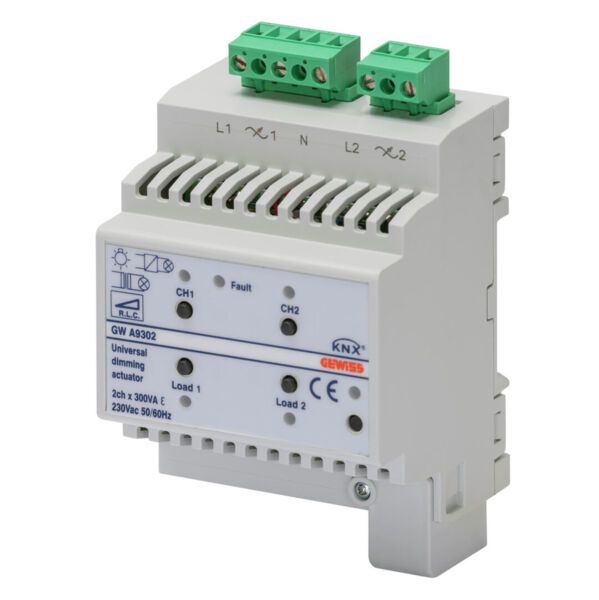

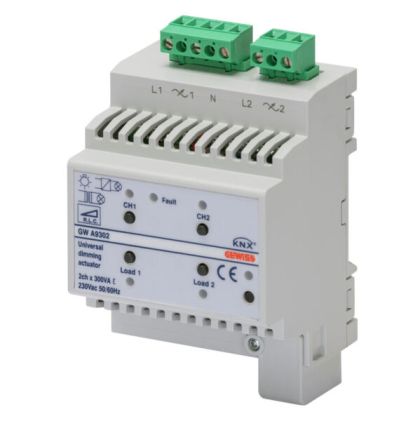

Yleishimmennintoimilaitte KNX 2 kanavaa
Tuote ei ole tilattavissa verkkokaupasta
| Tuotekoodi | GWA9302 |
|---|---|
| Malli | Universal Dimmer KNX 2-Chan x 300W DIN R |
| DIN moduulien määrä | 4 |
| Toiminnot | Himmentimen toimilaite on konfiguroitu ETS-ohjelmistolla seuraavien toimintojen suorittamiseksi: PÄÄLLE/POIS - Valon voimakkuuden määrittäminen ON-vaihtokomennon suorittamista varten SUHTEELLINEN VALON SÄÄTÖ - enimmäis- ja vähimmäismukautuskynnysten parametrointi - suhteellisten säätönopeuksien parametrointi välillä 0–50 % ja 50 % ja 100 % ABSOLUUTTISEN VALON VOIMAKKUUDEN SÄÄTÖ - tilan asettaminen vaaditun valon voimakkuusarvon saavuttamiseksi (rampin kautta tai hyppäämällä arvoon) - rampin säätönopeuden parametrointi 0 % - 100 % SCENET - 8 scenen tallennus ja aktivointi (arvo 0-63) - scenejen oppimisen ottaminen käyttöön / poistaminen käytöstä BUS: sta PRIORITEETTIKOMENTO (PAKOTTAMINEN) - valon voimakkuuden määrittäminen pakottamalla ON-aktivointi - pakotustilan asettaminen väyläjännitteen nollauksen yhteydessä AJASTETTU VAIHTO (PORRASVALOT) - valoarvon parametrointi ajoituksen aikana - aktivointiajan asettaminen - ennakkovaroitusajan asettaminen - käyttäytymisen parametrointi, kun ajastettu aktivointikomento vastaanotetaan ajoitus on jo aktiivinen - porrasvalojen aktivointiajan asettaminen BUS-bussista LUKITUS-FUNKTIO - sulun aktivointiarvon parametrointi, toiminta, kun lukitus on aktiivinen, ja toiminta, kun lukitus on poistettu käytöstä - Lukitusobjektin arvon asettaminen latauksen ja väyläjännitteen nollauksen yhteydessä ORJATILA VÄYLÄLAITTEEN OHJAUKSEEN - Valvonta-ajan ja himmentimen käyttäytymisen asettaminen turvallisessa toimintatilassa - Orjatilan arvon parametrointi latauksen ja jännitteen nollauksen yhteydessä LOGIIKKA (LOGIIKKA- - Logiikkatoiminto AND/NAND/OR/NOR komento-objektilla ja logiikan toiminnan tuloksella - logiikkatoiminnot JA/NAND/OR/NOR/XOR/XNOR jopa 8 logiikkatuloa - NOT-toiminnon asettaminen kahdeksalle tulolle Kaikkien komento-objektien osalta seuraavat toiminnot ovat mahdollisia: - tilan asettaminen vaaditun valon voimakkuuden saavuttamiseksi (rampin kautta tai hyppäämällä kyseiseen arvoon) - rampin säätönopeuden parametrointi 0 % - 100 % - kytkemisen ja kytkemisen viiveen asettaminen MUUT TOIMINNOT - lähtökäyttäytymisen parametrointi väyläjännitteen vikaantumisen ja nollaamisen yhteydessä - ON/OFF-tilaa ja virran merkkivaloa koskevien tietojen toimittamisen asettaminen intensiteetin prosenttiarvo - ylikuormitusta koskevien tietojen toimittamisen vahvistaminen - 230 V:n jännitteen puuttumista koskevien tietojen siirto (väylällä) - Kanavalaskurin ottaminen käyttöön kanavan ON/OFF-jakson laskemiseksi - Paikallisen painikkeen näppäimen käytön asettaminen |
| Kuvaus | Himmennin toimilaite |
| Kanavien määrä | 2 |
| Asennus | DIN-kiskoasenteinen |
| Indikointivalot | Punainen ohjelmointi-LED Kanavan tilan merkkivalo Kuormitustyypin merkkivalo Vian merkkivalo |
| Kytkimet ja katkaisijat | Ohjelmointipainikkeen näppäin Paikallisen kanavan komennon painikkeet Painikkeet kuormatyypin valitsemiseksi |
| Syöttö | KNX-väylä 27V – 30V |
Yleishimmennintoimilaitteet 2 kanavaa KNX- IP20 - DIN-kiskoasenteinen. Hehku- ja halogeenilamppujen 230Vac säätöön ja vaihtamiseen, pienjännitehalogeenilamppuihin, joissa on elektroniset ja käämitysmuuntajat, LED-lamput 230Vac himmennystoiminnolla ja himmennintoiminnolla varustetut pienloistelamput. Kuormatyypin manuaalinen valinta (Etureunan tai Trailing Edge), pehmeä käynnistystoiminto lampun suojaamiseksi, LED-valot lähtöjen tilan ilmaisemiseksi. Määritetään ETS-ohjelmistolla. ON-OFF-komentojen suorittaminen, suhteellisen ja absoluuttisen valon voimakkuuden säätö, scenejen hallinta, ajoitetut komennot, prioriteettikomennot, logiikkatoiminnot. Varustettu kytkentäliittimellä väylään liittämistä varten (suojakannella).
IP20
Syöttö himmennykselle: 230V ac-50/60 Hz
4 DIN Moduulia
Maksimi kuorma kanavaa kohden: 300VA
2 kanavaa himmennykselle
