4 universaalia In/Out moduulia + 4 relelähtöä
Tuote ei ole tilattavissa verkkokaupasta
| Tuotekoodi | GW90730 |
|---|---|
| Malli | Univ. 4In/Out Module +4Out Relay KNX DIN |
| DIN moduulien määrä | 4 |
| Toiminnot | Relelähdöt voidaan määrittää ETS-ohjelmistolla luomaan seuraavat toiminnot: - ON/OFF - ajoitettu aktivointi / viivästynyt aktivointi / viivästynyt deaktivointi - vilkku - scenejen hallinta - komentojen estäminen - ON/OFF-pakotus - turvallisuustoiminnot - yhden kanavan logiikkafunktiot Universaalit tulot/lähdöt voidaan konfiguroida ETS-ohjelmistolla toimimaan seuraavasti: - binääritulot potentiaalisille kontakteille (kaikki kanavat) • komento-/sekvenssirintamat • sekvenssien vaihtaminen • pulssien määrä • useita lehdistönhallintaa • himmennyskomento yhdellä painikkeella (syklinen lähetys- tai pysäytyskomento) • verhokomento yhdellä painikkeella • himmennyskomento yhdistetyillä tuloilla (syklinen lähetys- tai pysäytyskomento) • verhokomento yhdistetyillä tuloilla • scenet - NTC-lämpötila-antureiden tulot (kaikki kanavat) • lämpötila-arvon mittaus ulkoisista NTC-antureista (GW10800 tai GW1x900) • raja-arvojen asettaminen merkinantoon, kun kynnys ylittyy, ja hystereesi johtaminen • kynnykset voidaan asettaa väylään - analogiset tulot (kaikki kanavat) • tulot 1/2 -> virtojen mittaus 0,,20 mA tai 4,,20 mA • tulot 3/4 -> jännitteen mittaus 0...10V tai 0...1V • mitatun arvon välittäminen väylässä muuntoasteikolla/-prosenttiluvulla arvo tarvittaessa • raja-arvojen asettaminen merkinantoon, kun kynnys ylittyy, ja hystereesi • kynnykset voidaan asettaa väylästä - PWM digitaaliset lähdöt 3.3V LED:lle (kaikki kanavat) • vastaavan relelähdön tilan tai erityisen väylä-viestinnän merkinanto objektin tila • tilan tai käänteisen tilan hallinta (yöllinen merkinanto) • Valon voimakkuuden tason % hallinta PWM-säädön avulla - digitaalinen tulo mittauslaitteille, joissa on S0-liitäntä (vain kanava 2) • energiamittareiden (KWh tai Wh) tuloarvon mittaus ja muuntaminen, hetkelliset tehomittarit (KW tai W), vesimittarit (tilavuus kuutioina) tai kaasumittarit (Tilavuus kuutiometreinä) • raja-arvojen asettaminen merkinantoon, kun kynnysarvo ylittyy • kynnykset voidaan asettaa väylästä - paikalliset komentosyötteet välityslähtöjä varten (kaikki kanavat) • vastaavan relelähdön komento • monostable -komennon (vaihto) tai bistable-komennon asettaminen - termostaatit (max 2) saman lämpötilan säätömäärän ohjaamiseen vyöhykkeet, joissa on tulot NTC-lämpötila-antureille (vain kanavat 1 ja 3) • lämpötila-arvon mittaus ulkoisista NTC-antureista (GW10800 tai GW1x900) Relelähdön tilan MERKKIVALOT (VIHREÄ) Neljä relelähtötilan MERKKIVALOA osoittavat vastaavan lähdön tilan tilan kontaktin. Syötteen tilan merkkivalo (AMBER-väri) Tulo-/lähtökanavien neljä tila-LED-valoa ilmaisevat tilan. |
| Kuvaus | Rele-/ Tulomoduli |
| Lähtöjen määrä | 4 |
| Universaalien tulojen määrä | 4 |
| Lähdön kärki | 4NO 10A(AC1) 230Vac |
| Asennus | DIN-kiskoasenteinen |
| Indikointivalot | 1 punainen ohjelmointi-LED, 8 Keltaista LEDiä tulotilan merkinantoon |
| Kytkimet ja katkaisijat | Ohjelmointi painike, 4 releiden käsiohjaus painiketta |
| Syöttö | Jännite viestit: 24-48 Vdc, 24-230 Vac, syöttö: KNX-väylä 27V – 30V |

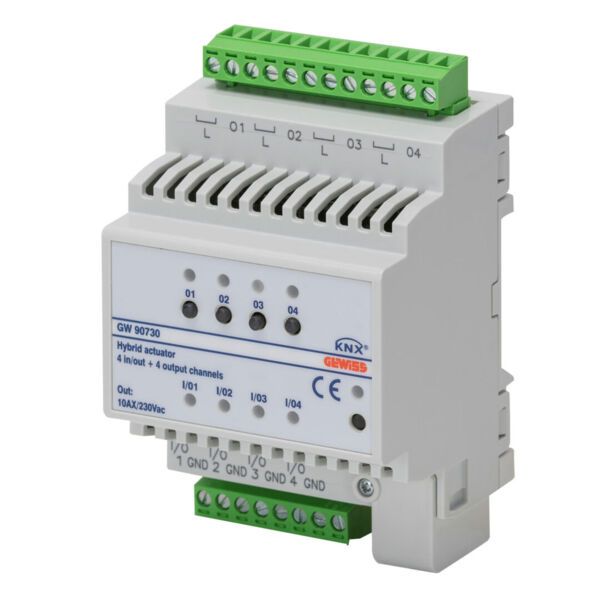

4-kanavainen KNX 10A-reletoimilaite + 4 universaalia tuloa - IP20 - DIN-kiskoasenteinen. Moduulissa on 4 releen 10A-lähtökanavaa ja 4 universaalia tulokanavaa, jotka voidaan konfiguroida tuloiksi painikkeille tai tavanomaisille potentiaalittomille koskettimille, analogisille tuloille (0..20mA, 4..20mA, 0..10V, 0..1V), digitaalisiksi tuloiksi mittauslaitteille, joissa on S0-liitäntä (enintään 1), NTC-anturiantureiden tulotulot (enintään 2), joita voidaan käyttää saman määrän lämpösäätelyalueiden ohjaamiseen. Neljä yleistä tulokanavaa voidaan myös konfiguroida PWM-lähtöinä LEDeille (3,3 V) kuormien tilan ilmaisemiseksi. 4 relelähtökanavaa soveltuvat hehkulamppujen (230Vac) komentamiseen: 1500W, halogeenilamput (230Vac): 1500W, elektronisista muuntajista ohjatut kuormat: 600 VA, kompensoimattomat loistelamput 400VA, energiansäästölamput (kompakti loisteputki): 8x23W. Suurin vaihtovirta 10 A (cos.fi 1). Käytä tukirelettä kompensoiduille loistelampuille ja kaikille kuormille, joita ei ole ilmoitettu. Laitteessa on etupainikkeet relelähtöjen paikallista komentoa varten, 4 vihreää LED-valoa lähtökoskettimen sulkemisen ilmoittamiseen ja 4 keltaista LED-valoa tulojen tilan ilmaisemiseksi. Määritetään ETS-ohjelmistolla. Syöttökanavia käytetään on-off-komentojen lähettämiseen , komentojen ja sekvenssien vaihtamiseen, lyhyisiin / pitkittyneisiin kontaktien sulkemisen hallintaan, ajoitettuihin komentoihin, prioriteettikomentoihin, rullakaihtimien hallintakomentoihin (yksi- tai kaksinkertainen painike), himmentimiin (yksi tai kaksinkertainen painike), sceneihin (tallennus ja aktivointi), impulssimäärään. Relelähtöjä käytetään ON-OFF-komentojen suorittamiseen, ajastettuihin komentoihin, joissa on esihälytys sammutushetkellä, prioriteettikomennot ja scenejen hallintakomennot. Varustettu kytkentäliittimellä väylään liittämistä varten (suojakannella).
IP20
4 DIN Moduulia
4 rele kanavaa
4 universaalia sisääntulo kanavaa
Relelähdöt: 4NO 10A(AC1) 230Vac
