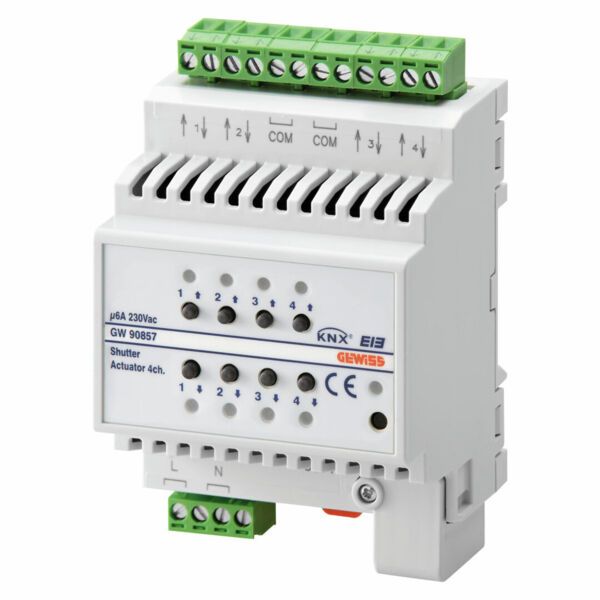

4 kanavainen KNX verhomoottoriohjain

Sähkönumero:
-
Tuotekoodi:
GW90857
Tuotenumero:
5300486

Tuote ei ole tilattavissa verkkokaupasta

Tekniset tiedot
Tuotekoodi GW90857
Malli Actuator Roller Sh. Comm. 4-Ch. KNX/Eib
Suurin syöttövirta 6A-230V ac (compl.60669-2-1)
DIN moduulien määrä 4
Toiminnot Verhomoottorin ohjaustoimilaite pystyy samanaikaisesti hallitsemaan liikettä, hälytystä, lukitusta ja prioriteettikomennot. Kun laite on asetettu automaattiseen käyttöön, laite voi myös suorittaa autonomiset liikkeet, jotta voidaan hyödyntää auringonvaloa lämmitykseen tai pitää huone viileä. Jos useita samanaikaisesti aktivoituja tiloja, toimilaite suorittaa yhden, jolla on eniten merkitystä. Eri tehtävien kesken asetettu prioriteetti (alkaen minimistä maksimiin) on seuraava: väyläjännitteen putoamisen tila (pysäytys/ei toimintoa), 230 V:n jännitteen putoamistila (pysäytys/ei toimintoa) , ohita tila, kun väyläjännite nollataan, lukitusobjektin arvo, kun väyläjännite nollataan, hälytyksen tila, kun väyläjännite nollataan, toimilaitteen käyttäytyminen, kun väyläjännite nollataan, etupainikkeet (testitoiminto), ohita, lukitse, säähälytykset, automaattinen tila, automaattinen kalibrointi, scene-/komentoasento, lamelli/komentoasento/pysäytys (lamellin säätö)/liike. Kunkin kanavan kaksi vihreää tilailmaisinvaloa syttyvät, kun koskettimet releet ovat kiinni (YLÖS/ALAS).
Kuvaus Verhomoottoreiden ohjaamiseksi
Kanavien määrä 4
Asennus DIN-kiskoasenteinen
Indikointivalot Led-valot tilatieto ja ohjelmointi
Kytkimet ja katkaisijat Nappi releen käsiohjaukseen sekä ohjelmointi painike
Syöttö KNX-väylä 27V – 30V
Tuotekuvaus

6A KNX verhomoottorin ohjain - 4 kanavaa - 230V - IP20 - DIN-kiskoasenteinen. 2 ja 4-kanavaiset toimilaitteet moottoreiden aktivoimiseksi rullakaihtimien, verhojen, venetsialaisten kaihtimien, vierintäverhojen jne. 4 ja 8 potentiaalittomalla lukitulla lähtökoskettimella (NO) 4 (8) etupainopainikkeella paikallista aktivointia varten ja 4 (8) LED-valoa, jotka osoittavat lähtökoskettimen sulkemisen. Suorittaa liikkumis-/ säätö- / pysäytyskomentoja sekä prioriteettikomentoja, scene hallintaa ja hälytyssignaalikomentoja. Mahdollistaa eri aikojen hallinta ylös/alas-liikkeitä ja liuskan säätöä varten. Varustettu kytkentäliittimellä KNX-väylään liittämistä varten (suojakannella). GW90857: mahdollisuus aktivoida kuormat manuaalisesti, jopa ilman väyläjännitettä.

IP20

Relelähdöt: 6A-230V ac

4 DIN Modules

4 Kanavaa

Verhomoottori ohjain

Lähtöjen käsiohjaus

Ohjelmallisesti konfikuroitavat lähdöt NC/NO

Laite voi toimia ilman väylä virtaa 230Vac lisävirta lähteellä
