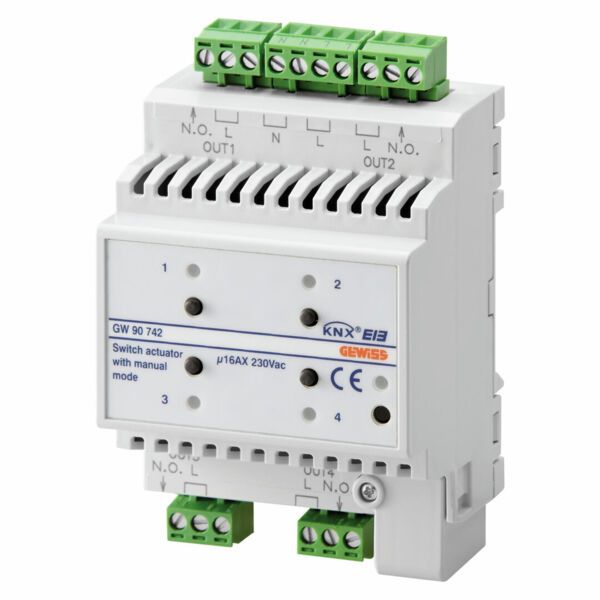

4 kanavainen KNX reletoimilaite
Tuote ei ole tilattavissa verkkokaupasta
| Tuotekoodi | GW90742 |
|---|---|
| Malli | Actuator 4-Ch.16AX KNX M.C. DIN Rail |
| DIN moduulien määrä | 4 |
| Toiminnot | Toimilaite on määritetty ETS-ohjelmistolla alla lueteltujen toimintojen luomiseksi. Toiminta - rele käyttäytymisen parametrisointi (NO/NC) - porras valojen ajastus, jossa on mahdollisuus asettaa ajoituksen kesto väylän kautta - porras valojen ajastus, jossa on virrankatkaisun ennakkovaroitustoiminto - aktivointi-/deaktivointiviive - vilkku Scenet - 8 scenen tallennus ja aktivointi (arvo 0-63) jokaiselle lähdölle - scenejen ottaminen käyttöön/poistaminen käytöstä BUS-bussista Ensisijaiset komennot: - lähtöreleen arvon parametrointi pakottamisen lopussa Esto-komento: - estokohteen arvon ja releen arvon parametrointi eston lopussa Turvallisuustoiminnot: - syöttöobjektin säännöllinen seuranta Loogiset funktiot: - JA/NAND/OR/NOR looginen toiminta komento-objektilla (vaihto, ajoitettu vaihto, viivästynyt vaihto, vilkkuminen) ja loogisen toiminnon tulos - loogisen toiminnon tuloksen käyttäminen komento-objektin käyttöönottoon (vaihto, ajoitettu vaihto, viivästynyt vaihto, vilkkuminen, scene) - logiikkatoiminnot JA/NAND/OR/NOR/XOR/XNOR jopa 4 logiikkatuloa Tuotoksen tila: - parametreita voidaan lähettää väylään Muut toiminnot: - lähtökäyttäytymisen parametrointi jännitteen putoamisella/nollaamisella väylässä - paikallisten painikkeiden käyttäytymisen parametrointi |
| Kuvaus | Reletoimilaite |
| Lähtöjen määrä | 4 |
| Lähdön kärki | 4NO 16AX 230Vac |
| Asennus | DIN-kiskoasenteinen |
| Indikointivalot | Led-valot tilatieto ja ohjelmointi |
| Kytkimet ja katkaisijat | Nappi releen käsiohjaukseen sekä ohjelmointi painike |
| Syöttö | KNX-väylä 27V – 30V |
4-kanavainen KNX 16AX-reletoimilaite manuaalisella käytöllä - IP20 - DIN-kiskon asennus. 4-kanavainen reletoimilaite kuormien aktivoimiseksi potentiaalittomien lähtökoskettimien (NO) kautta. Soveltuu hehkulamppujen ohjaamiseen (230Vac): 3000 W, halogeenilamput (230Vac): 3000 W, toroidaalimuuntajista ohjatut kuormat: 3000 W, elektronisista muuntajista ohjatut kuormitukset: 2000 W, energiansäästölamput (kompakti loistelamppu): 80x23W. Suurin vaihtovirta 16A (AC1), 16AX (140μF ref. EN 60669-1) fluoresoivat kuormat, joiden suurin ylijännitevirta on 400A (200μs). Varustettu etupainikkeilla manuaalista aktivointia varten ja merkkivalolla lähtökoskettimen sulkemiseksi. Määritetään ETS-ohjelmistolla. ON-OFF-komentojen suorittaminen, ajoitetut komennot, joissa on esihälytys sammutuksessa, prioriteettikomennot, scenejen hallintakomennot, lukituskomennot, turvatoiminnot, logiikkatoiminnot. Varustettu kytkentäliittimellä väylään liittämistä varten (suojakannella). Mahdollisuus aktivoida kuormat manuaalisesti, jopa ilman väylä-jännitettä (tarvitaan 230Vac lisävirtalähde).
IP20
4 DIN modulia
4 Relelähtöä
Relelähdöt: 4NO 16AX 230Vac
Päästö- ja vetohidastus
Lähtöjen käsiohjaus
Ohjelmallisesti konfikuroitavat lähdöt NC/NO
Laite voi toimia ilman väylä virtaa 230Vac lisävirta lähteellä
