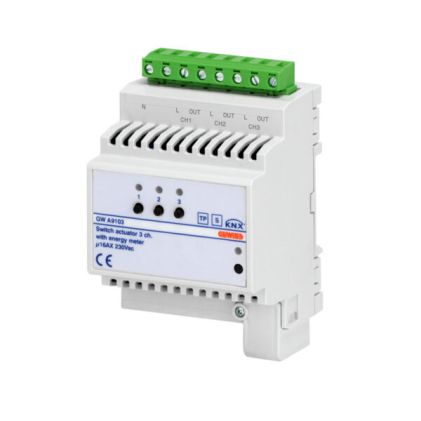

3 kanavainen KNX reletoimilaite kuormituksen hallinnalla
Tuote ei ole tilattavissa verkkokaupasta
| Tuotekoodi | GWA9103 |
|---|---|
| Malli | KNX Actuator 3-Ch.16AX Loads Control |
| DIN moduulien määrä | 4 |
| Toiminnot | Jokainen toimilaitekanava on konfiguroitu ETS-ohjelmistolla toimintojen luomiseksi lueteltu alla: Toiminta - rele käyttäytymisen parametrisointi (NO/NC) - porras valojen ajastus, jossa on mahdollisuus asettaa ajoituksen kesto väylän kautta - porras valojen ajastus, jossa on virrankatkaisun ennakkovaroitustoiminto - aktivointi-/deaktivointiviive - vilkku Scenet - 8 scenen tallennus ja aktivointi (arvo 0-63) jokaiselle lähdölle - scenejen ottaminen käyttöön/poistaminen käytöstä BUS-bussista Ensisijaiset komennot - releen käyttäytymisen parametrointi pakottamisen lopussa - pakotustilan asettaminen väylä-jännitteen nollauksen yhteydessä Lukitus-komento - sulun aktivointiarvon parametrisointi, käyttäytyminen, kun lukitus on aktiivinen, ja käyttäytyminen sulun deaktivoinnin yhteydessä. - lukitusobjektin arvon asettaminen latauksen ja väylä-jännitteen nollauksen yhteydessä Absorptiorajan seuranta - kynnysarvon parametrointi, hystereesi, arvo, joka lähetetään kynnysarvon ylittyessä - automaattisen kuormituksen kytkemisen aktivointi, kun raja-arvo ylittyy - raja-arvon ylittävän kokonaisajan määrän aktivointi - rajakynnyksen ylityskertojen määrän aktivointi Kuormituksen ohjaustoiminto (slave) - releen tilan parametrointi kuorman uudelleenkytkentäkomennon jälkeen - toiminnon tilan asettaminen latauksen ja väylä-jännitteen nollauksen yhteydessä Turvallisuustoiminnot - syöttöobjektin säännöllinen valvonta - turvallisuuskäyttäytymisen parametrisointi Logiikkafunktiot - AND/NAND/OR/NOR-logiikkatoiminto komento-objektilla (kytkentä, ajoitettu kytkentä, viivästynyt kytkentä, vilkkuu) ja logiikkatoiminnon tulos - logiikkatoiminnon tuloksen käyttäminen komento-objektin käyttöönottoon (vaihtaminen, ajoitettu kytkentä, viivästynyt vaihtaminen, vilkkuminen, scene) - JA/NAND/OR/NOR/XOR/XNOR/XNOR-logiikka toimii jopa 8 logiikkatuloa. Laskurit - aktivointi ja lähtöreleen kokonaiskatkaisu-/käyttöajan laskeminen - lähtöreleen suorittamien toimintojen määrän, määrän aktivoinnin aktivointi Hetkellinen kulutuksen mittaus - kulutetun aktiivisen, reaktiivisen ja loistehon mittaus - primäärilaskurin aktivointi ja kulutetun aktiivisen energian erotus - RMS-jännitteen, RMS-virran, verkkotaajuuden ja tehokertoimen mittaus Tilatieto - väylän lähettäminen voidaan parametroida Muut toiminnot - Lähtökäyttäytymisen parametrointi väylä-jännitteen vikaantuessa/nollauksessa |
| Kuvaus | Reletoimilaite kuorman hallinnalla |
| Lähtöjen määrä | 3 |
| Lähdön kärki | 3NO 16AX 230Vac |
| Asennus | DIN-kiskoasenteinen |
| Indikointivalot | Led-valot tilatieto ja ohjelmointi |
| Kytkimet ja katkaisijat | Nappi releen käsiohjaukseen sekä ohjelmointi painike |
| Syöttö | 230V ac -50Hz |
3-kanavainen KNX 16AX-reletoimilaite energiamittarilla - IP20 - DIN-kiskoasenteinen. 3-kanavainen reletoimilaite kuormien aktivoimiseksi potentiaalittomien lähtökoskettimien (NO) kautta kunkin kanavan tehon ja kuluttaman energian mittauksella. Soveltuu hehkulamppujen ohjaamiseenmiseen (230Vac): 3000W, halogeenilamput (230Vac): 3000W, toroidaalimuuntajista ohjatut kuormat: 3000W, elektronisista muuntajista ohjatut kuormitukset: 2000W, energiansäästölamput (kompakti loistelamppu): 80x23W. Suurin vaihtovirta 16 A (AC1), 16 AX fluoresoivat kuormat, joiden suurin ylijännitevirta on 400A (200 µs). Varustettu etupainikkeilla paikalliseen ohjaukseen ja merkinantoon, jotka johtavat lähtökoskettimen sulkemiseen. Määritetään ETS-ohjelmistolla. ON-OFF-komentojen suorittaminen, ajoitetut komennot, joissa on esihälytys sammutuksessa, prioriteettikomennot, scenejen hallintakomennot, lukituskomennot, turvatoiminnot, logiikkatoiminnot. Mahdollistaa aktiivisen energian (viety ja tuotu), hetkellisen pätö- ja loistehon (viety ja tuotu), jännitteen, virran, tehokertoimen ja taajuuden mittauksen ja lähettämisen KNX-väylällä ja mahdollistaa kunkin kanavan kuorman erottelun itsenäisesti. Sopii yksivaiheisiin järjestelmiin. Varustettu kytkentäliittimellä väylään liittämistä varten (suojakannella).
IP20
Syöttö: 230V ac -50Hz
4 DIN modulia
3 Relelähtöä energian mittauksella
Relelähdöt: 3NO 16AX 230Vac
Päästö- ja vetohidastus
Lähtöjen käsiohjaus
Ohjelmallisesti konfikuroitavat lähdöt NC/NO
