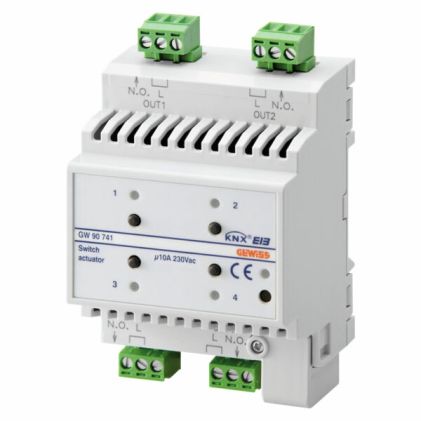

4 kanavainen KNX reletoimilaite
Tuote ei ole tilattavissa verkkokaupasta
| Tuotekoodi | GW90741 |
|---|---|
| Malli | Actuator 4-Ch.10A KNX DIN Rail |
| DIN moduulien määrä | 4 |
| Toiminnot | Toimilaite on konfiguroitu ETS-ohjelmistolla luomaan luetellut toiminnot alla. Toiminta: - releen käyttäytymisen parametrointi (NO/NC) - porras valojen aika ja mahdollisuus asettaa sen kesto väylän kautta - porrasvalojen aika sammutusvaroitustoiminnolla - viivästetty aktivointi/deaktivointi - vilkku Scenet: - 8 scenen muistaminen ja aktivointi (arvo 0 - 63) jokaiselle lähdölle - kohtausten tallentamisen ottaminen käyttöön/poistaminen käytöstä väylässä Ensisijaiset komennot: - lähtöreleen arvon parametrointi pakottamisen lopussa Esto-komento: - estokohteen arvon ja toimireleen arvon parametrointi estäminen Turvallisuustoiminnot: - syöttöobjektin säännöllinen seuranta Loogiset funktiot: - JA/NAND/OR/NOR looginen toiminto komento-objektilla (siirtyminen, ajoitettu siirtyminen, viivästynyt vaihto, vilkkuminen) ja loogisen toiminnon tulos - käyttämällä loogisen toiminnon tulosta komento-objektin käyttöönottoon (siirtyminen, ajastettu vaihto, viivästynyt vaihto, vilkkuminen, scene) - logiikkatoiminnot JA/NAND/OR/NOR/XOR/XNOR jopa 4 logiikkatuloa Tila: - parametreja voidaan lähettää väylään Muut toiminnot: - käyttäytymisen parametrointi jännitteen putoamisella/nollaamisella väylässä - paikallisen käsipainikkeen käyttäytymisen parametrointi |
| Kuvaus | Reletoimilaite |
| Lähtöjen määrä | 4 |
| Lähdön kärki | 4NO 10A(AC1) 230Vac |
| Asennus | DIN-kiskoasenteinen |
| Indikointivalot | Led-valot tilatieto ja ohjelmointi |
| Kytkimet ja katkaisijat | Nappi releen käsiohjaukseen sekä ohjelmointi painike |
| Syöttö | KNX-väylä 27V – 30V |
4-kanavainen KNX 10A reletoimilaite - IP20 - DIN-kiskoasenteinen. 4-kanavainen reletoimilaite kuormien aktivoimiseksi potentiaalittomien lähtökoskettimien (NO) kautta. Soveltuu hehkulamppujen (230Vac) komentamiseen: 1500 W, halogeenilamput (230Vac): 1500 W, elektronisista muuntajista ohjatut kuormat: 600 VA, kompensoimattomat loistelamput: 400 VA, energiansäästölamput (kompakti loisteputki): 8x23 W. Suurin vaihtovirta 10 A (cos.fi 1). Käytä tukirelettä kompensoiduille loistelampuille ja kaikille kuormille, joita ei ole ilmoitettu. Varustettu etupainikkeilla paikallista ohjausta varten ja merkkivalolla lähtökoskettimen tilanilmaisemiseksi. Määritetään ETS-ohjelmistolla. ON-OFF-komentojen suorittaminen, ajoitetut komennot, joissa on esihälytys sammutuksessa, prioriteettikomennot, scene hallintakomennot, lukituskomennot, turvatoiminnot, logiikkatoiminnot. Varustettu kytkentäliittimellä väylään liittämistä varten (suojakannella).
IP20
4 DIN modulia
4 Relelähtöä
Relelähdöt: 4NO 10A(AC1) 230Vac
Päästö- ja vetohidastus
Lähtöjen käsiohjaus
Ohjelmallisesti konfikuroitavat lähdöt NC/NO
