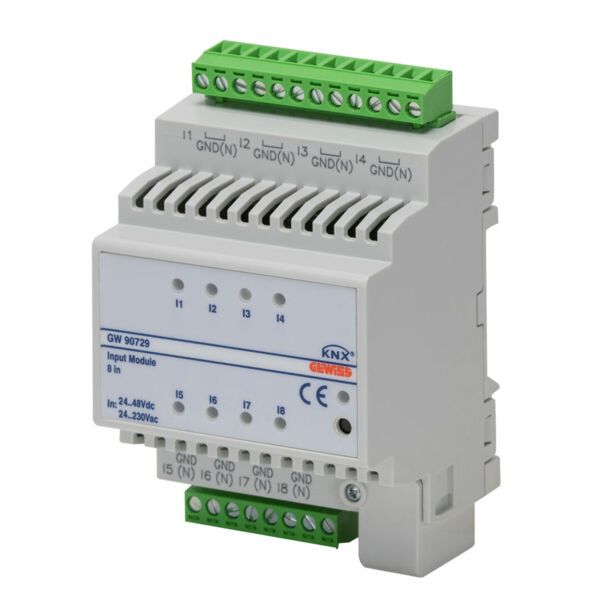

8-kanavainen KNX ac/dc-jännitteen tulomoduuli
Tuote ei ole tilattavissa verkkokaupasta
| Tuotekoodi | GW90729 |
|---|---|
| Malli | Voltage Input Module 8 In KNX DIN |
| DIN moduulien määrä | 4 |
| Toiminnot | Jokainen syöte on määritetty ETS-ohjelmistolla luomaan yksi toiminnoista alla. Syötteen hallinta / Esineiden siirto väylässä: - hallinta sekvenssien lähettämisellä (1 bitti, 2 bittiä, 1 tavu, 2 tavua, 3 tavua, 4 tavua, 14 tavua), 8 tietoliikenneobjektia ja ajastetut aikavälit - lyhyiden/pitkittyneiden kontaktien sulkemisen hallinta komentojen lähettämisen avulla (1 bitti, 2 bittiä, 1 tavu, 2 tavua, 3 tavua, 4 tavua, 14 tavua) - tulojen ottaminen käyttöön/lukitseminen Scenet: - scenejen hallinta 1 tavuisilla esineillä - scenejen tallennuskomentojen lähettäminen - scene sarjan hallinta Ensisijaiset komennot: -ensisijaisten komentojen lähettäminen Verhokomento: - yhdellä tai kaksinkertaisella painikkeella Himmennys-komento: - yhdellä tai kaksinkertaisella painikkeella - stop-sähkeellä tai syklisellä lähettämisellä - valon voimakkuusarvon lähettämisellä (0 %... 100 %) Pulssien määrä: - nousevalla tai laskevalla reunalla tai molemmilla - laskuri 1 tavulle, 2 tavulle, 4 tavulle - vaihtelun ja/tai suhdanteiden välittyminen (väylään laskettu arvo) - ylivuotosignaali väylään Monipainallus/koskettimen sulkeminen - kontaktien sulkemisen hallinta peräkkäisillä (enintään 4) puristustoiminnoilla (1 bitti, 2 bittiä, 1 tavu, 2 tavua, 3tavua, 4 tavua, 14 tavua) Sekvenssien vaihtaminen: - 1-bittiset objektit väylässä (2 - 8) LED binääritulojen tilaa varten (AMBER) Binääritulokanavien kahdeksan tila-LEDiä ilmaisevat vastaavan kanava. |
| Maksimi kaapelin pituus | 100m |
| Kuvaus | Tulomoduli |
| Sisääntulojen määrä | 8 |
| Asennus | DIN-kiskoasenteinen |
| Indikointivalot | 1 punainen ohjelmointi-LED, 8 Keltaista LEDiä tulotilan merkinantoon |
| Kytkimet ja katkaisijat | Ohjelmointi painike |
| Syöttö | Jännite viestit: 24-48 Vdc, 24-230 Vac, syöttö: KNX-väylä 27V – 30V |
8-kanavainen KNX ac/dc-jännitteentulomoduuli - IP20 - DIN-kiskoasenteinen. Väylä-liitäntämoduuli 8 painikkeen tai tavanomaisten jännitteisten koskettimien liittämiseen. Laitteessa on 8 ruskeaa LEDiä tulojen tilan ilmaisemiseksi. Määritetään ETS-ohjelmistolla. On-off-komentojen lähettämiseen, komentojen ja sekvenssien vaihtamiseen, lyhyisiin / pitkittyneisiin kontaktien sulkemisen hallintaan, ajoitettuihin komentoihin, prioriteettikomentoihin, rullakaihtimien hallintaan (yksi- tai kaksinkertainen painike), himmentimiin (yksi- tai kaksinkertainen painike), sceneihin (tallennus ja aktivointi), impulssien määrään. Varustettu kytkentäliittimellä väylään liittämistä varten (suojakannella).
IP20
Jännite viestit: 24-48 Vdc, 24-230 Vac
4 DIN moduulia
Maksimi kaapelin pituus 100m
8 sisääntulo kanavaa
