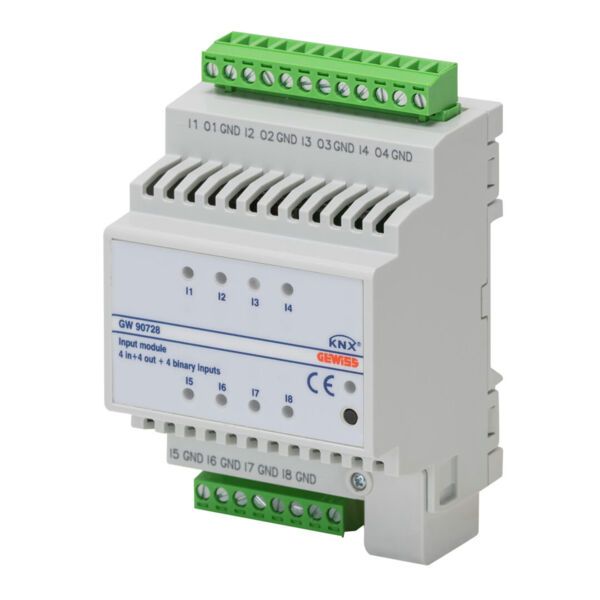

8-kanavainen KNX (4 digitaalista + 4 universaalia) tulomoduuli
Tuote ei ole tilattavissa verkkokaupasta
| Tuotekoodi | GW90728 |
|---|---|
| Malli | Univ. 4In+4Out Module +4In Bin. KNX DIN |
| DIN moduulien määrä | 4 |
| Toiminnot | Binäärisyötteet potentiaalisille kontakteille voidaan määrittää ETS-ohjelmistolla seuraavasti: - etukomento/-sekvenssi - kytkentäjaksot - impulssien määrä - himmentimen komento yhdellä painikkeella (syklinen lähetys- tai pysäytyskomento) - rullakaihtimien komento yhdellä painikkeella - himmentimen hallinta yhdistetyillä tuloilla (syklinen lähetys- tai pysäytyskomento) - rullakaihtimien komento yhdistetyillä tuloilla - scenet Yleiset syötteet/lähdöt voidaan konfiguroida ETS-ohjelmistolla toimimaan seuraavasti: - binääritulot potentiaalisille kontakteille (kaikki kanavat) • etukomento/-sekvenssi • sekvenssien vaihtaminen • impulssien määrä • useita lehdistönhallintaa • himmentimen komento yhdellä painikkeella (syklinen lähetys- tai pysäytyskomento) • rullakaihtimien komento yhdellä painikkeella • himmentimen komento yhdistetyillä tuloilla (syklinen lähetys- tai pysäytyskomento) • rullakaihtimien komento yhdistetyillä tuloilla • scenet - NTC-lämpötila-antureiden tulot (kaikki kanavat) • lämpötila-arvon mittaus ulkoisista NTC-anturiantureista (GW10800 tai GW1x900) • raja-arvojen asettaminen siten, että ylittyneen kynnysarvon ja hystereesin merkki johtaminen • kynnysarvot voidaan asettaa väylästä - analogiset tulot (kaikki kanavat) • tulot 1/2 -> virran mittaus 0,,20 mA tai 4,,20 mA • tulot 3/4 -> jännitteen mittaus 0..10 V tai 0...1V • mitatun arvon välittäminen väylässä ja kaikki tarvittavat muunnokset skaalaus/prosenttiarvo • raja-arvojen asettaminen siten, että ylittyneen kynnysarvon ja hystereesin merkki johtaminen • kynnysarvot voidaan asettaa väylässä PWM-digitaaliset lähdöt LEDeille 3,3V (kaikki kanavat) • Viestintäobjektin tilan ilmoittaminen väylässä • tilan tai käänteisen tilan hallinta (yöllinen merkinanto) • Valon voimakkuuden % hallinta PWM-säädön avulla - digitaaliset tulot mittauslaitteille, joissa on S0-liitäntä (kaikki kanavat) • energiamittareiden tuloarvon mittaus ja muuntaminen (KWh tai Wh), hetkellinen teho (KW tai W), vesi (tilavuus m3: nä) tai kaasu (tilavuus m3) • raja-arvojen asettaminen siten, että ylitetty kynnysarvo ilmoitetaan • kynnysarvot voidaan asettaa väylässä - termostaatit (max 4) saman lämpötilan säädön säätämiseen NTC-lämpötila-antureiden tuloilla (kaikki kanavat) • lämpötila-arvon mittaus ulkoisista NTC-anturiantureista (GW10800 tai GW1x900)S LED-valo yleistulojen tilaa varten (AMBER) Tulo-/lähtökanavien neljä tila-LEDiä ilmaisevat vastaavan kanava. LED binääritulojen tilaa varten (AMBER) Binaaristen syöttökanavien neljä tila-LEDiä ilmaisevat vastaavan kanava. |
| Kuvaus | Tulomoduli |
| Sisääntulojen määrä | 4 |
| Lähtöjen määrä | 4 |
| Universaalien tulojen määrä | 4 |
| Asennus | DIN-kiskoasenteinen |
| Indikointivalot | 1 punainen ohjelmointi-LED, 8 Keltaista LEDiä tulotilan merkinantoon |
| Kytkimet ja katkaisijat | Ohjelmointi painike |
| Syöttö | KNX-väylä 27V – 30V |
8-kanavainen KNX (4 digitaalista + 4 universaalia) tulomoduuli - IP20 - DIN-kiskoasennus. Moduulissa on 4 digitaalista tuloa painikkeille tai tavanomaisille potentiaalittomille koskettimille ja 4 yleistä tulokanavaa. Yleiset tulokanavat voidaan konfiguroida tuloiksi painikkeille tai tavanomaisille potentiaalittomille koskettimille, analogisille tuloille (0..20mA, 4..20mA, 0..10V, 0..1V), digitaalisiksi tuloiksi mittauslaitteille, joissa on S0-liitäntä, tulot NTC-anturiantureille, joita voidaan käyttää saman määrän lämpöregulaatioalueiden ohjaamiseen. Moduulissa on myös 4 PWM-lähtöä LEDeille (3,3 V) kuormien tilan ilmaisemiseksi. Laitteessa on 8 ruskeaa LEDiä tulojen tilan ilmaisemiseksi. Määritetään ETS-ohjelmistolla. Syöttökanavia käytetään on-off-komentojen lähettämiseen kytkentäkomennoilla ja sekvensseillä, lyhyillä / pitkittyneillä kontaktien sulkemisen hallinnalla, ajoitetuilla komennoilla, prioriteettikomennoilla, lämpösäätelykomennoilla, komentojen johtamiseen rullakaihtimien hallintaan (yksi tai kaksinkertainen painike), himmentimillä (yksi tai kaksinkertainen painike), sceneillä (tallennus ja aktivointi), impulssien määrä. Varustettu kytkentäliittimellä Väylään liittämistä varten (suojakannella).
IP20
4 DIN Moduulia
4 input kanavaa
4 output kanavaa 3,3V
4 universaalia input kanavaa
