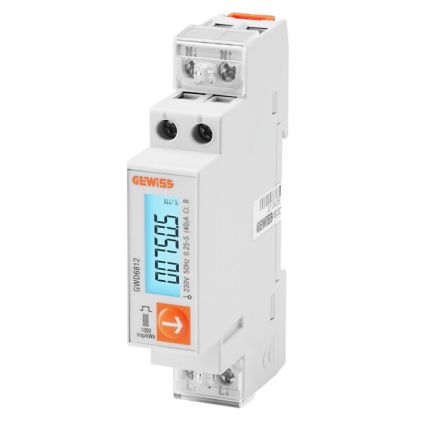

Yksivaiheinen sähkömittari dynaamisen kuormanhallintaan koti lataukseen
![](https://www.hedengren.com/media//catalog/product/symbol/027439_600.jpeg)
Tuotekoodi | GWD6812 |
---|---|
Malli | Energy Meter Single Phase for DLM in Home Field |
Kaapelin poikkipinta-ala | Mitattava sähkö: 4 x 2.5 - 16 mm2 (14 - 6 AWG), Modbus liityntä: 2 x 0.2 - 4mm 2 (24 - 12 AWG) |
Jännite | 230 V |
Maksimi virta per pistoke | 40 A |
Energian mittaus | EN 50470-3 Class B, IEC/EN 62053-23 Class 2 |
Mitat (mm) | 17,9 x 90 x 58 mm |
Paino (kg) | 0.11 |
I-CON WALL BOX BASIC ja PREMIUM DLM toiminnolla varustetuille yksivaiheisille sähköauton latausasemille sähköenergiamittari joka mahdollistaa dynaamisen kuormanhallinnan kiinteistössä. Mittarin suurin sallittu virta on 40 A. Mittari on DIN-kiskokiinniteinen 1 modulin kokoinen. Dynaaminen kuormanhallinta mahdollistaa latausvirran pysymisen korkeimmalla mahdollisella tasolla kuitenkaan aiheuttamatta pääsulakkeiden palamista. Mittari vaatii erillisen kaapeloinnin aseman ja mittauskeskuksen välille. Kaapelilla mittari keskustelee Modbus-väylässä latausaseman kanssa. Mittari vaatii päätevastuksen väylään (120 Ω). Mittari tulee asentaa pääkytkimestä seuraavaksi laitteeksi jotta voidaan olla varmoja kokonaiskulutuksen mittaamisesta kiinteistössä. On huomioitava dynaamisen kuorman ohjauksen yhteydessä mikäli virta laskee alle auton tarvitseman vähimmäis latausvirran auto keskkeyttää latauksen. Alin mahdollinen latausvirta on auto kohtainen. Tyypillisesti alin mahdollinen latausvirta on 8 ampeeria. Pääsääntöisesti autoissa pysyy lataus toiminto päällä vaikka virran alaraja on alitettu. Auto kohtaisen lataus virran ja käyttäytymisen ali virralla löydät autosi ohjekirjasta.
Mahdollistaa I-CON DLM asemaan dynaamisen kuorman hallinan.
I-CON-latausasemat sähköajoneuvoille yksityiseen ja/tai julkiseen käyttöön. Lataustapa 3
