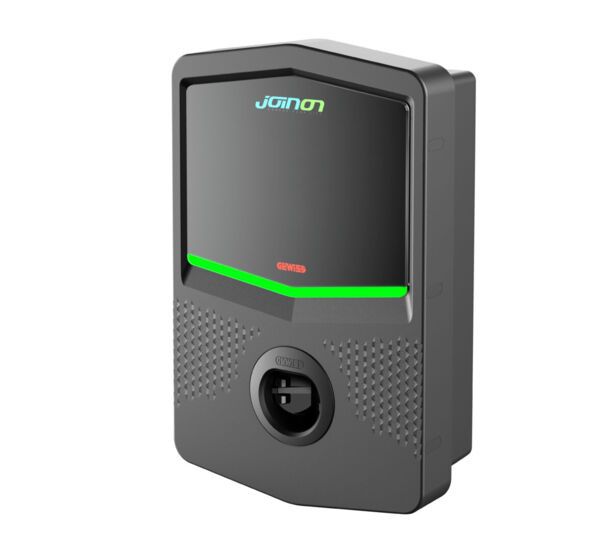

Dynaamisen kuomanhallinnan mahdollistava automaattisesti starttaava 7,4 kW sähköauton latausasema tyypin 2 pistorasialla ja Bluetooth asetuksilla
| Tuotekoodi | GWJ3102A |
|---|---|
| Malli | WB ICON AUTOSTART DLM 7,4 kW T2S IP55 |
| Maksimi teho per pistoke (kW) | 7,4 kW |
| Pistorasian tyyppi | 1 X Tyypin 2 pistorasia mekaanisella suojalla (Type 2) |
| Ominaisuudet | Dynaaminen kuorman hallinta (DLM - Dynamic Load Management). Liittämällä lisävarusteena saatavan GWD6812 yksivaiheisen sähkönmittauksen mittauskeskukseen latausasema hallitsee kuormaa niin ettei pääsulakekokoa tai asetettua virtaa ylitetä latauksen aikana, vaikka sähkön kulutus nousisi kiinteistössä. Bluetooth ja applikaatio asetuksien asettamista varten paikallisesti. |
| Mitat (lxkxs) [mm] | 283 x 435 x 137,5mm |
| Lataustapa (EN61851) | Mode 3 |
| Latauspistoke (EN62196) | Type 2 |
| Liitäntätapa | Pistorasia |
| Kaapelin poikkipinta-ala | 3 x 10 mm² |
| Jännite | 230V |
| Maksimi virta per pistoke | 32A |
| Maksimi teho per pistoke | 7,4 kW |
| Suojaus | DC-vuotovirta suojaus 6mA |
| Liitettävyys | Bluetooth |
| Latauksen hallinta | ECO tai DLM. Tuotteelle oletusarvoisesti asetetun ECO-toimintatilan avulla voit asettaa halutun latausvirran ja käyttöaika-alueen. DLM-tila moduloi lataustehoa kotitalousjärjestelmän käyttämän tehon mukaan. Tämän logiikan toteuttamiseksi on tarpeen asentaa ja liittää ulkoinen mittari GWD6812 yksivaiheiselle versiolle tai GWD6817 kolmen vaiheen versiolle (ostettava erikseen) latausasemalle. Ulkoisen mittarin ja latausaseman välinen yhteys tapahtuu Modbus RS485 -linjalla. |
| Latauksen käynnistys | Ei erillistä tunnistautumista. Lataus alkaa, kun kaapeli on kytketty. |
| Käyttöliittymä | RGB Ledi ilmaisee latauksen tilan. |
| Asennustapa | Seinäasennus pintaan (uppoasennus asennuskotelon GWJ8101 kanssa tai tolppaasennus GWJ8102 (yksi asema) tai GWJ8103 (kaksi asemaa) maatuen kanssa) |
| Materiaali | Post-Industrial sourse thermoplastic |
| Kotelointiluokka | IP55 |
| Iskunkestävyysluokka | IK10 |
| Käyttölämpötila | -25°C / +50°C |
| Virta sisään | 32A |
| Kotelon väri | Tummanharmaa |
| Mitat (mm) | 283 x 435 x 137,5mm |
| Paino (kg) | 6.5 |
I-CON WALL BOX BASIC AUTOSTART DLM 7,4 kW on seinään tai pylväsjalustalle asennettavat latausasemat on suunniteltu yksityiseen, yhteisölliseen tai yritys käyttöön kansainvälisen standardin IEC 61851-1 mukaisesti. Asema on siisti ja kompakti. Latauksen käynnistyy näppärästi kaapelin kytkemisellä autoon ja asemaan on saatavana älykäs kuormituksen hallintajärjestelmä lisälaitteena myytävällä sähkömittarilla. Mahdolliset asennustavat ovat seinä- ja uppoasennus sekä asennus pylväsjalustalle. I-CON Basic latausasemat ovat pieniä ja sopivat hyvin koteihin ja yksityiseen käyttöön. Ne takaavat nopean, turvallisen ja luotettavan latauksen kaikille sähköajoneuvoille kansainvälisten turvallisuusstandardien mukaisesti. Kaikilla I-CON Basic tuotteilla on tasavirralta suojaava laite, joka mahdollistaa huomattavia taloudellisia säästöjä ja totaalisen suojauksen sekä sähköjärjestelmälle että ihmisille. AUTOSTART-latausaseman voi käynnistää ilman tunnistautumista ja lataaminen alkaa välittömästi, kun ajoneuvo kytketään asemaan. Tämä on erinomainen ratkaisu yksityisiin kohteisiin, kun halutaan helppokäyttöisyyttä eikä tarvita ohjausjärjestelmää tai laskutusta. ECO mode lataus mahdollistaa latauksen vakiovirralla jos lataustehoa halutaan alentaa eikä dynaamista ohjausta käytetä. Latausteho alueet ovat: 32 A (7,4 kW), 25 A (5,8 kW), 20 A (4,6 kW), 18 A (4,1 kW), 15 A (3,5 kW), 13 A (3 kW), 10 A (2,3 kW) ja 8 A (1,8 kW). Asema ilmoittaa latauksen tilan RGB-Ledillä.
Latauksen käynnistys helposti vain kaapelin kytkemällä.
Dynaaminen kuormanhallinta mahdollisuus
Tyypin 2 pistorasia mekaanisella suojalla.
Tasavirta vuotosuojaus 6 mA tuo turvallisuutta käyttöön.
Korkea suojausluokka IP55
Korkea ilkivalta suojaus IK10.
Täysin itsenäinen ja paikallinen latausasema.
BLUETOOTH paikalliseen asetusten hallintaan.
I-CON-latausasemat sähköajoneuvoille yksityiseen ja/tai julkiseen käyttöön. Lataustapa 3
